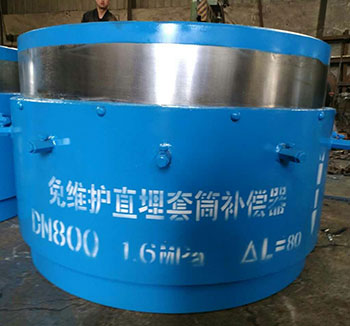

免维护直埋套筒补偿器
直埋免维护套筒补偿器以提高管网运行的可靠性,进一步降低工程造价,所采取的技术方案是一种直埋型免维护套筒补偿器,采用三重密封结构,两重组合密封结构设在外套筒与端管之间,另一重密封结构设在外护筒端环与端管上的密封导向套之间;重密封由组合密封圈、中间压盖、浮动压环组成;工作时,随着管道内的介质压力的上升,在中间压盖、浮动压环的联合作用下,组合密封圈的两个唇边分别与外套筒的挡块、端管的便面紧密贴合,实施道密封;第二重密封由填料盘根、压盖及带有组合碟簧的压紧螺栓组成;工作时,压盖压紧填料盘根,压盖通过带有组合碟簧的压紧螺栓与外套筒的法兰连接,组合碟簧使压盖始终保持对填料的压紧,弥补由于端管滑动引起的填料磨损,第二重密封与重密封联合作用,有效阻止了管道内介质的渗漏;第三重密封结构由密封导向套、外压盖、盘根、端环保护罩组件组成;密封导向套设在第二重密封外侧的端管上,外压盖、盘根位于密封导向套上,外压盖压紧盘根,盘根上表面紧贴端环保护罩组件的端环内部,端环保护罩组件的保护罩与外套筒的法兰连接,以达形成第三重密封组合结构,工作时,第三重密封结构隔离外界介质的渗透,达到保护端管滑动工作面的目的,同时密封导向套还对端管位移起导向作用。所述的端环保护罩组件的外部和外套筒外具有外护筒,外护筒与外套筒之间设有保温层。所述保温层为聚氨酯发泡。所述的端管表面喷涂耐蚀减摩功能的涂层,减小组合密封圈、填料盘根与端管表面的磨损。
