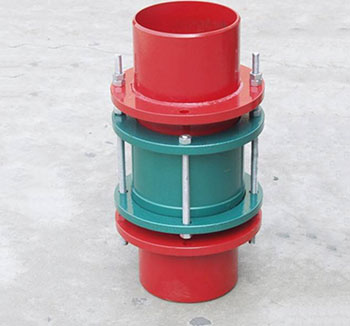

SSJB-3(BY)型压盖式松套限位伸缩接头

压盖限位伸缩接头是由松套伸缩接头和两个限位短管组合而成。压盖限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。
压盖限位伸缩接头的特点:压盖限位伸缩接头伸缩量大,(10mm-25mm)安装简单方便,使用寿命长(使用寿命长达20年-30年)维修方便。
压盖限位伸缩接头的连接方式:
压盖限位伸缩接头管道两边以焊接的方式连接。
压盖式限位伸缩接头的安装方法:
压盖限位伸缩接头两边均与管道焊接,压盖限位伸缩接头在安装时松开压盖螺母,调整至安装长度后把两端的短管与管道焊接,后用对角法均匀拧紧螺母,
产品特点:
BY(SSJB-3)压盖松套限位伸缩接头优点:伸缩量大、使用寿命长(使用寿命长达10—30年)、维修方便。主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。能够通过压盖与本体的相互挤压,造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接,能够大大降低管道线路的振动和噪音的影响。
序号NO
|
名称Name
|
数量Quantity
|
材料Material
|
1
|
本体Body
|
2
|
QT400-15,Q235A,ZG230-450,20
|
2
|
密封圈Gasket
|
2
|
NBR
|
3
|
压盖Cover
|
1
|
Q235A, 20,16Mn
|
4
|
限位短管Limited short pipe
|
2
|
Q235A,16,16Mn
|
5
|
螺母Nut
|
7n
|
Q235A,20,1Cr18Ni9Ti
|
6
|
长螺柱Long Stud
|
n
|
Q235A,35,1Cr18Ni9Ti
|
7 | 螺柱Bolt | n | Q235A,35,1Cr18Ni9Ti |
