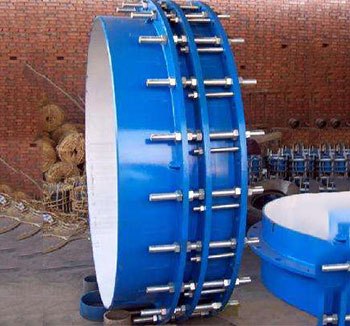

VSSJAFG(CF)型单法兰松套传力接头

名称:VSSJAFG(CF)型单法兰传力接头
传力接头是泵、阀门等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,而切对泵、阀们等设备起到一定保护作用。
安装简要说明:
VSSJAFG型单法兰传力接头适用于一面与法兰连接,一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
传力接头分类有:单发兰传力接头、双法兰传力接头、可拆式双法兰传力接头。
传力接头材质有:Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。
VSSJAFG型单法兰传力接头材料表:
序号
|
名称
|
数量
|
材料
|
1
|
本体
|
1
|
QT400-15、Q235A、ZG230-450、20
|
2
|
密封圈
|
1
|
NBR
|
3
|
压盖
|
1
|
QT400-15、Q235A、ZG230-450、20
|
4
|
短管法兰
|
1
|
Q235A、20、16Mn
|
5
|
螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
6 | 螺母 | 5n | Q235A、20、1Cr18Ni9Ti |
公称通径DN
|
管子外径
Dw |
外形尺寸 |
法 兰 连 接 尺 寸 |
||||||||
L |
△L |
0.6MPa |
1.0MPa |
||||||||
D |
D1 |
n-Th |
b |
D |
D1 |
n-Th |
b |
||||
65 |
76 |
200
|
40
|
160
|
130
|
4-M12
|
16
|
185
|
145
|
4-M16
|
20
|
80
|
89
|
190
|
150
|
4-M16
|
18
|
200
|
160
|
8-M16
|
22
|
||
100
|
114
|
210
|
170
|
220
|
180
|
24
|
|||||
125
|
140
|
240
|
200
|
8-M16
|
20
|
250
|
210
|
26
|
|||
150
|
168
|
265
|
225
|
285
|
240
|
8-M20
|
|||||
200
|
219
|
320
|
280
|
22
|
340
|
295
|
28
|
||||
250
|
273
|
375
|
335
|
12-M16
|
24
|
395
|
350
|
12-M20
|
|||
300
|
325
|
220
|
50
|
440
|
395
|
12-M20
|
24
|
445
|
400
|
12-M20
|
28
|
350
|
377
|
490
|
445
|
26
|
505
|
460
|
16-M20
|
30
|
|||
400
|
426
|
540
|
495
|
16-M20
|
28
|
565
|
515
|
16-M24
|
32
|
||
450
|
480
|
595
|
550
|
615
|
565
|
20-M24
|
32
|
||||
500
|
530
|
645
|
600
|
20-M20
|
30
|
670
|
620
|
34
|
|||
600
|
630
|
240
|
755
|
705
|
20-M24
|
780
|
725
|
20-M27
|
36
|
||
700
|
720
|
860
|
810
|
24-M24
|
32
|
895
|
840
|
24-M27
|
40
|
||
800
|
820
|
350
|
60
|
975
|
920
|
24-M27
|
34
|
1015
|
950
|
24-M30
|
44
|
900
|
920
|
1075
|
1020
|
24-M27
|
36
|
1115
|
1050
|
28-M30
|
46
|
||
1000
|
1020
|
1175
|
1120
|
28-M27
|
1230
|
1160
|
28-M33
|
50
|
|||
1200
|
1220
|
370
|
1405
|
1340
|
32-M30
|
40
|
1455
|
1380
|
32-M36
|
56
|
|
1400
|
1420
|
1630
|
1560
|
36-M33
|
44
|
1675
|
1590
|
36-M39
|
62
|
||
1600
|
1620
|
380
|
1830
|
1760
|
40-M33
|
48
|
1915
|
1820
|
40-M4
|
68
|
|
1800
|
1820
|
2045
|
1970
|
44-M36
|
50
|
2115
|
2020
|
44-M45
|
70
|
||
2000
|
2020
|
400
|
2265
|
2180
|
48-M39
|
54
|
2325
|
2230
|
48-M45
|
74
|
|
2200
|
2220
|
2475
|
2390
|
52-M39
|
60
|
2550
|
2440
|
52-M52
|
80
|
||
2400
|
2420
|
2685
|
2600
|
56-M39
|
62
|
2760
|
2650
|
56-M52
|
82
|
||
2600
|
2620
|
450
|
80
|
2905
|
2810
|
60-M45
|
64
|
2960
|
2850
|
60-M52
|
88
|
2800
|
2820
|
3115
|
3020
|
64-M45
|
68
|
3480
|
3070
|
64-M52
|
94
|
||
3000
|
3020
|
3315
|
3220
|
68-M45
|
70
|
3405
|
3290
|
68-M56
|
100
|
||
3200
|
3220
|
3525
|
3430
|
72-M45
|
76
|
|
|
|
|
