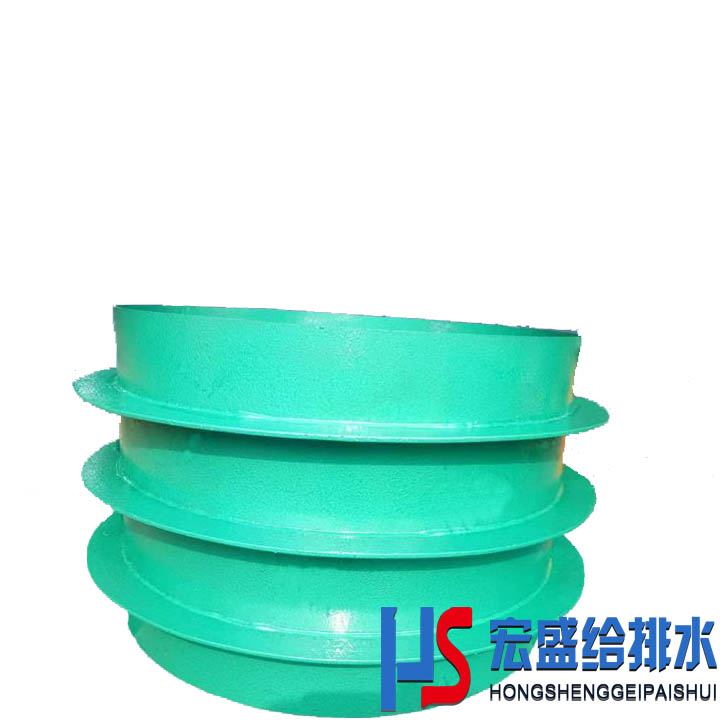

人防通风套管|人防暖通套管
如果您正在寻找相关产品或有其他任何问题，可随时拨打我公司服务电话，或点击下方按钮与我们在线交流！
全国统一服务热线：130-145-88088
说明：
1 、本图尺寸均以毫米计。
2 、 Ⅱ 型刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。
3 、翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
4 、 Ⅱ 型套管尺寸表内所列之材料重量为钢套管（套管长度 L 值按 200mm 计算）及翼环之重量。钢套管及翼环用 A3 材料制作， T42 焊条焊接。
5 、 Ⅱ 型套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围， Ⅱ 型套管应比翼环直径（ D4 ）大 200mm ，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。
6 、 Ⅱ 型防水套管处的混凝土墙厚，应不小于 200mm ，否则应使墙壁一边或两边加厚，加厚部分的直径，小应比翼环直径（ D4 ）大 200mm .
Ⅱ 型套管尺寸表：
|
Dg |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
D 1 |
60 |
93 |
118 |
143 |
169 |
220 |
271.6 |
322.8 |
374 |
425.6 |
476.8 |
528 |
630.8 |
733 |
836 |
939 |
1041 |
|
D 2 |
114 |
140 |
168 |
194 |
219 |
273 |
325 |
377 |
426 |
480 |
530 |
579 |
681 |
783 |
886 |
991 |
1093 |
|
D 3 |
115 |
141 |
169 |
195 |
220 |
274 |
326 |
378 |
427 |
481 |
531 |
580 |
682 |
784 |
887 |
992 |
1094 |
|
D 4 |
225 |
251 |
289 |
315 |
340 |
394 |
446 |
498 |
567 |
621 |
671 |
720 |
822 |
924 |
1027 |
1132 |
1243 |
|
δ |
4 |
4.5 |
5 |
5 |
6 |
7 |
8 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
|
b |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
h |
4 |
4 |
5 |
5 |
6 |
7 |
8 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
